ZYNQ嵌入式SDK（一）开发流程

在安装软件的时候应该直接安装Vitis，它会包含Vivado，而不是单独安装Vivado。

1.1 ZYNQ嵌入式开发简介

开发流程

1. 创建Vivado工程；
2. 使用IP Integrator创建Processor System；
3. 生成顶层HDL；
4. （生成Bitstream）导出到SDK；
5. 在SDK中创建应用工程；
6. 板级验证。

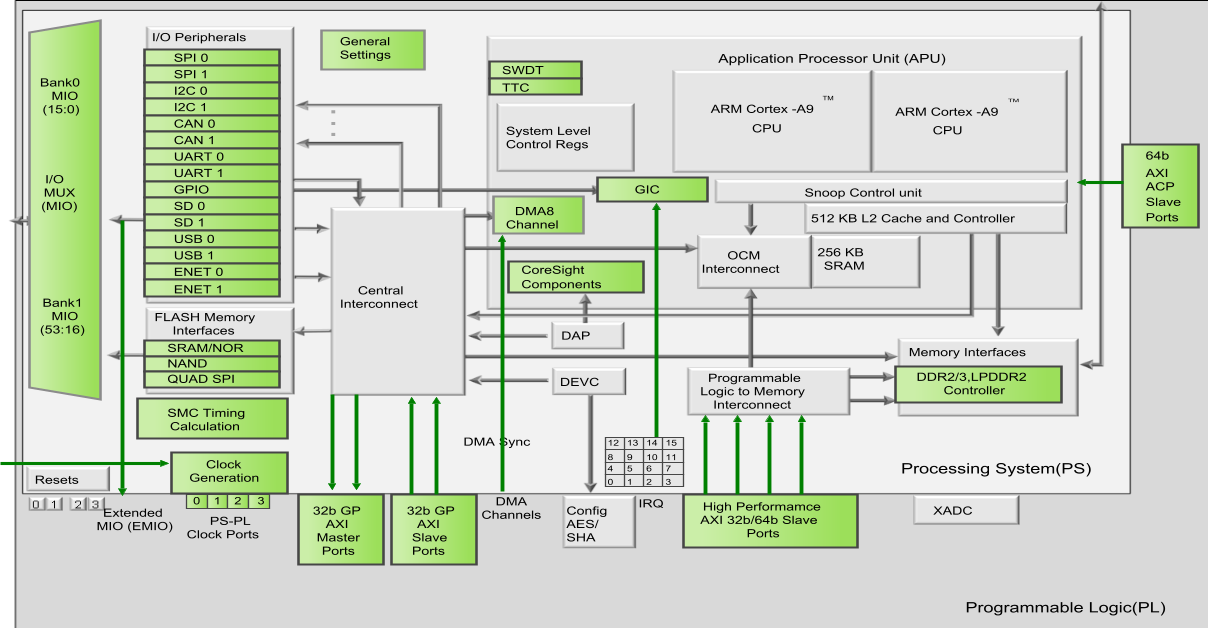

最小系统：ARM Cortex-A9、DDR3、UART。

1.2 硬件设计

Vivado中，点击左边Create Block Design，添加ZYNQ芯片，双击打开配置窗口。

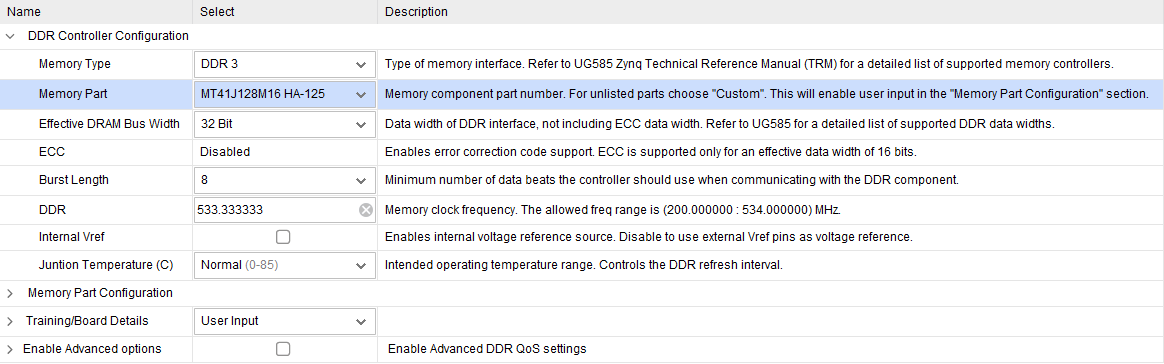

1.2.1 DDR配置

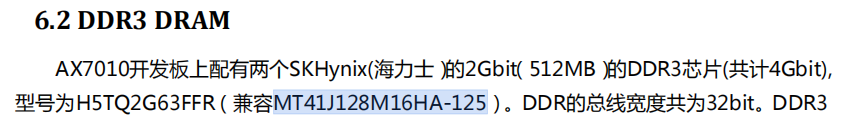

在DDR Configuration中进行如下配置，其中Memory Part根据手册来选，位宽32bit（2个16bit的芯片拼起来）。

1.2.2 UART配置

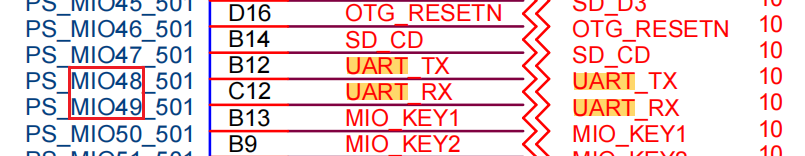

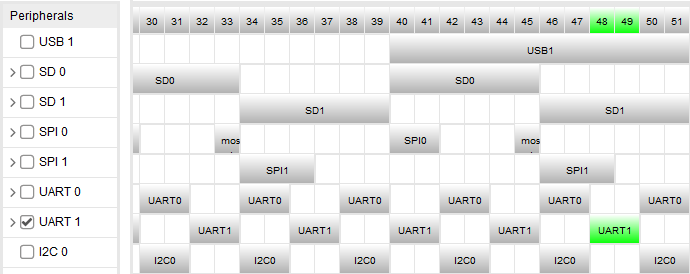

在Peripheral I/O Pins中进行如下配置，选择的UART端口号要参考原理图。

在PS-PL Configuration中配置UART的波特率。

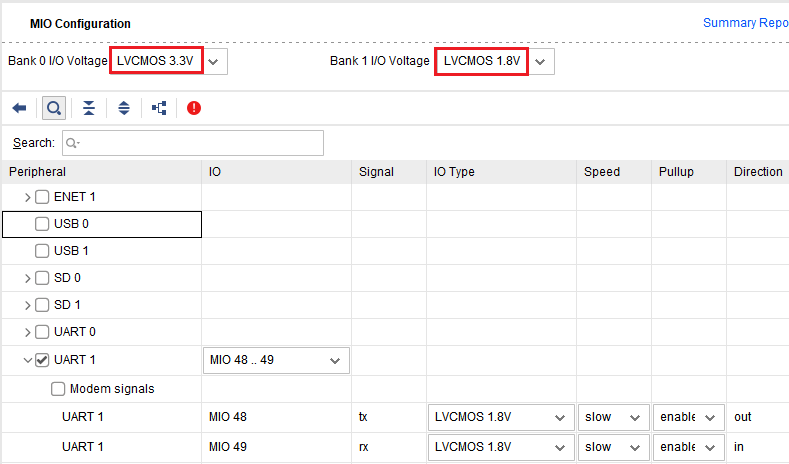

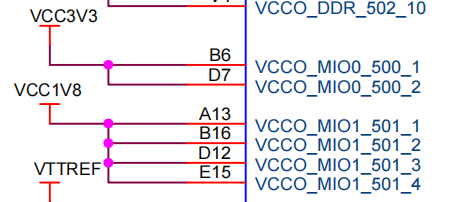

也可以在MIO Configuration中配置端口，注意上面的电压要参考原理图。

1.2.3 移除多余的端口

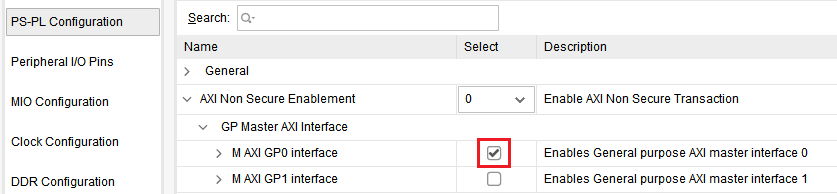

M_AXI_GP0和左边的时钟在下图位置取消勾选：

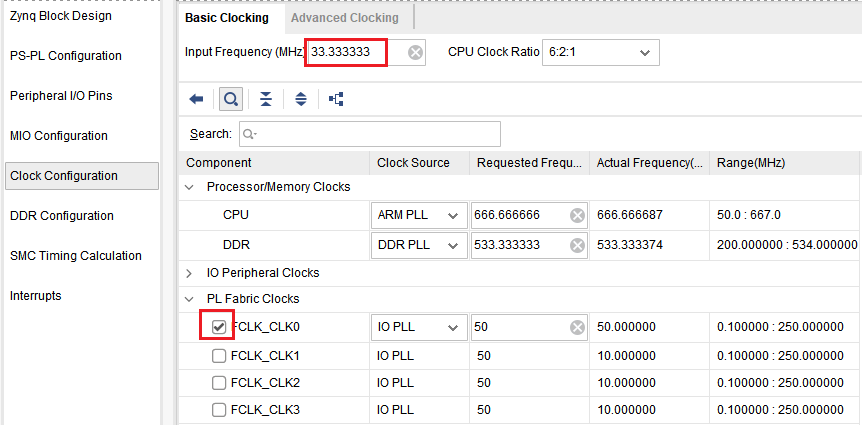

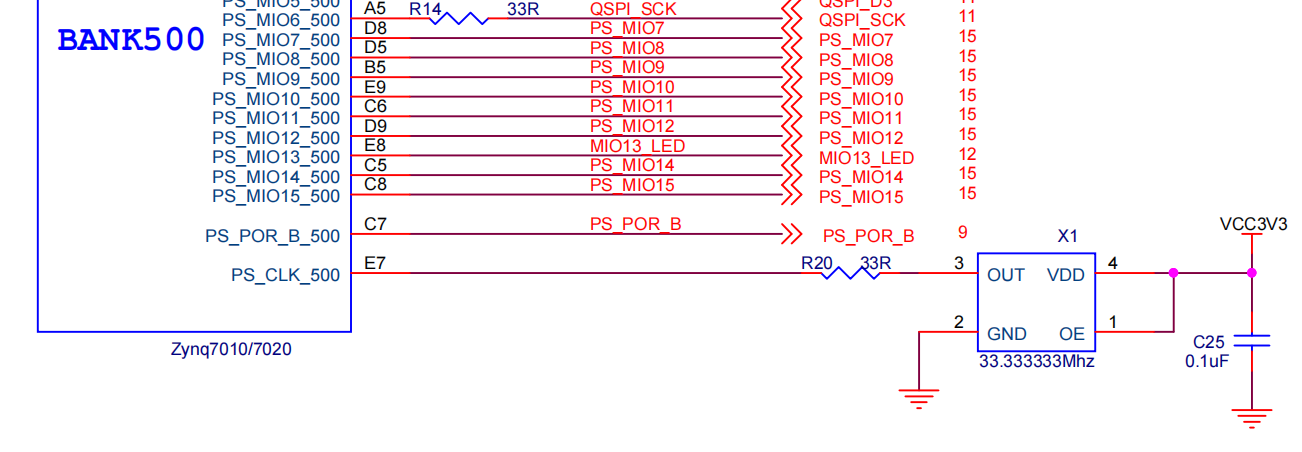

FCLK_CKL0是PS提供给PL的时钟，在如下位置配置和移除。上面的Input Frequency需要参考原理图配置。

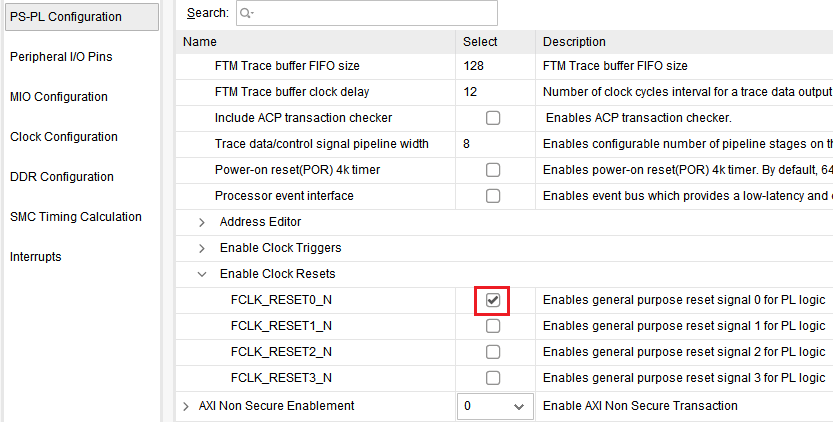

FCLK_RESET0_N是PS提供给PL的时钟复位接口，在下图位置取消勾选：

1.2.4 生成端口与检查

• 点击上面的Run Block Automation，自动生成端口。
• 点击上面的勾号图标（Validate Design）检查是否有错误。

1.2.5 生成输出文件

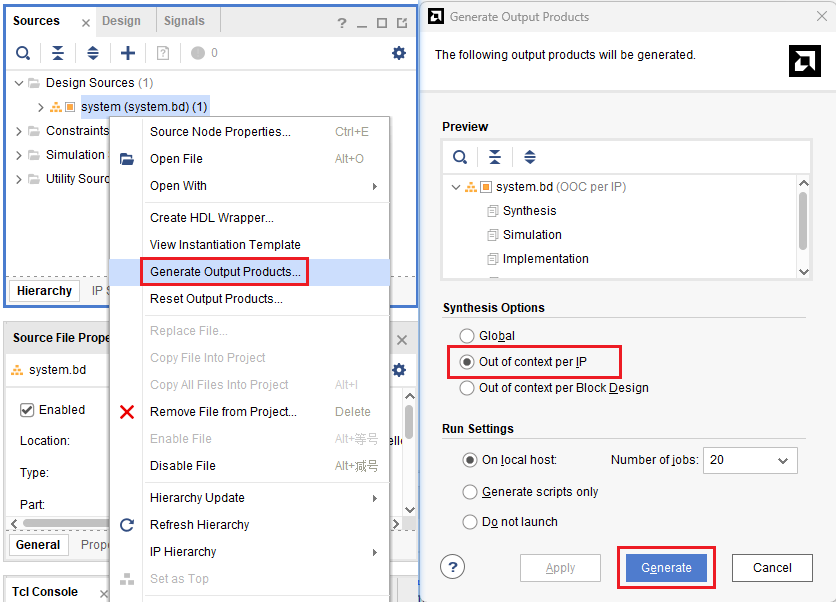

按下图操作，生成输出文件（包括综合、实现的约束文件）。

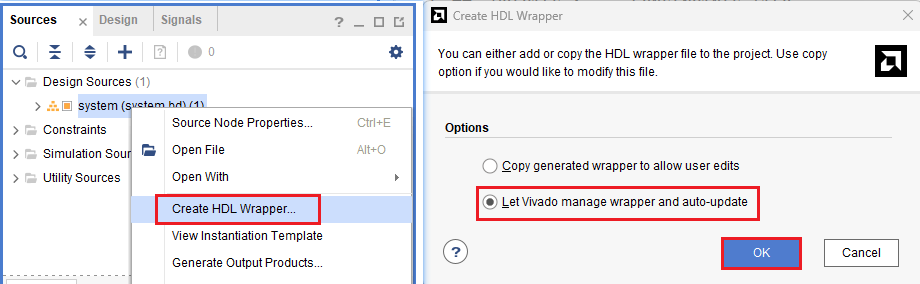

1.2.6 生成顶层文件

按下图操作，生成顶层wrapper，选择由Vivado自动更新。

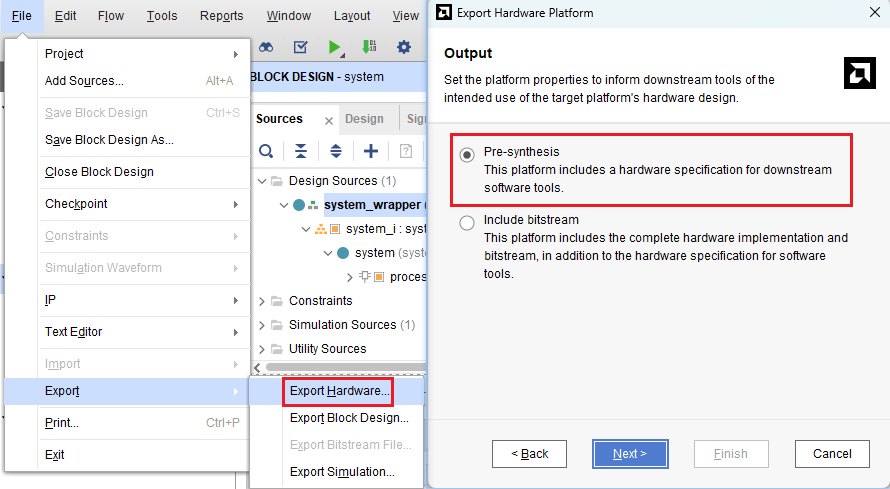

1.2.7 导出硬件

按下图操作导出硬件，因为本次实验不包含PL，所以无需生成bitstream，默认在项目目录下生成.xsa文件。

1.3 软件设计

Vitis Unified IDE的使用可以参考：Vitis2024.1入门与基本使用指南（实现hello_world输出）

1.3.1 Vitis启动与项目创建

• 在Vivado的菜单栏Tools中点击Launch Vitis打开Vitis。

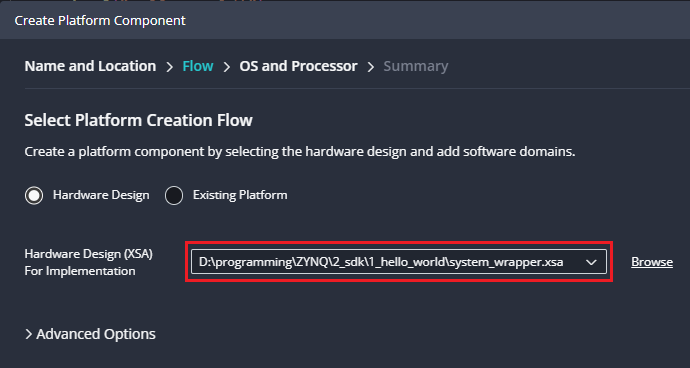

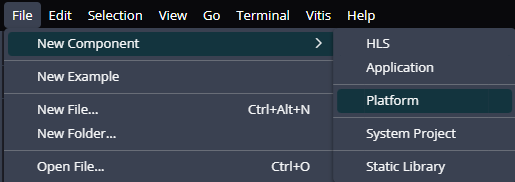

• 先创建Platform，选择之前生成的.xsa文件，其余选项保持默认。

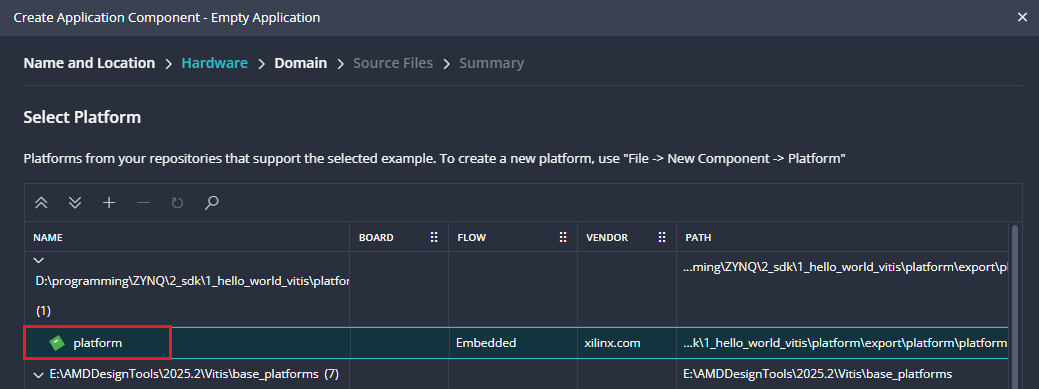

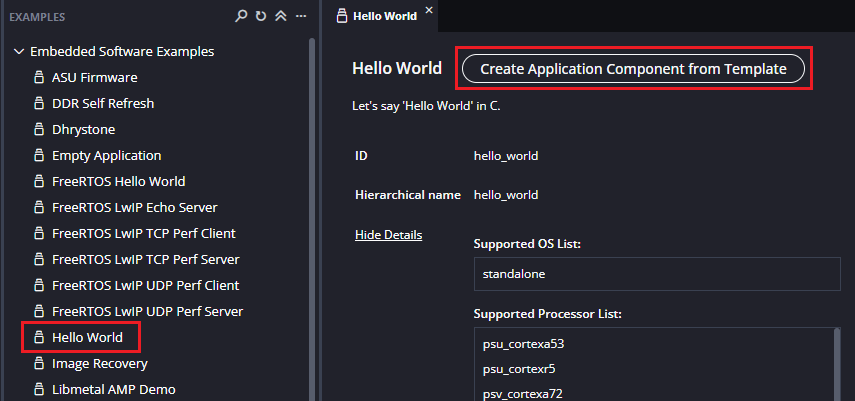

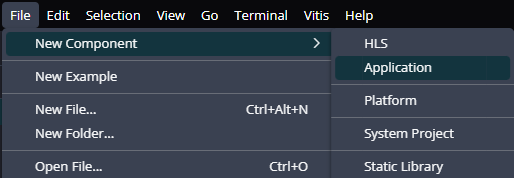

• 然后创建Application，选择之前创建的Platform。也可以直接从examples创建Application。

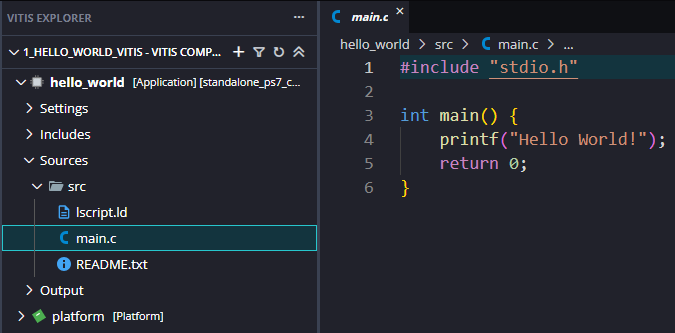

1.3.2 编写代码与运行

• 在应用中的Sources/src目录下创建main.c，然后编写代码。

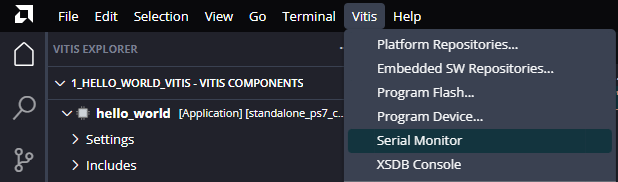

• 连接好开发板，需要连接JTAG和UART，然后按下图打开串口工具Serial Monitor，根据设备管理器选择UART设备的COM端口和波特率（之前设置的115200）。



• 构建、运行。在串口工具中就能看到输出。
