FPGA（三）Block RAM

3.1 BRAM资源介绍

• 每个BRAM的大小为36Kb，有两个完全独立的端口，每个端口位宽最多72。

• 每个端口都可以配置为（深度 × 位宽）：32K × 1, 16K × 2, 8K × 4, 4K × 9 (or 8), 2K × 18 (or 16), 1K × 36 (or 32), 512 × 72 (or 64)。且两个端口的深度和位宽可以不一样，只要乘积相等。

• 每个BRAM还可以拆分为两个完全独立的18Kb的BRAM，可以配置为16K × 1至512 × 36。

3.2 IP核使用

注意使用的是Block Memory Generator。

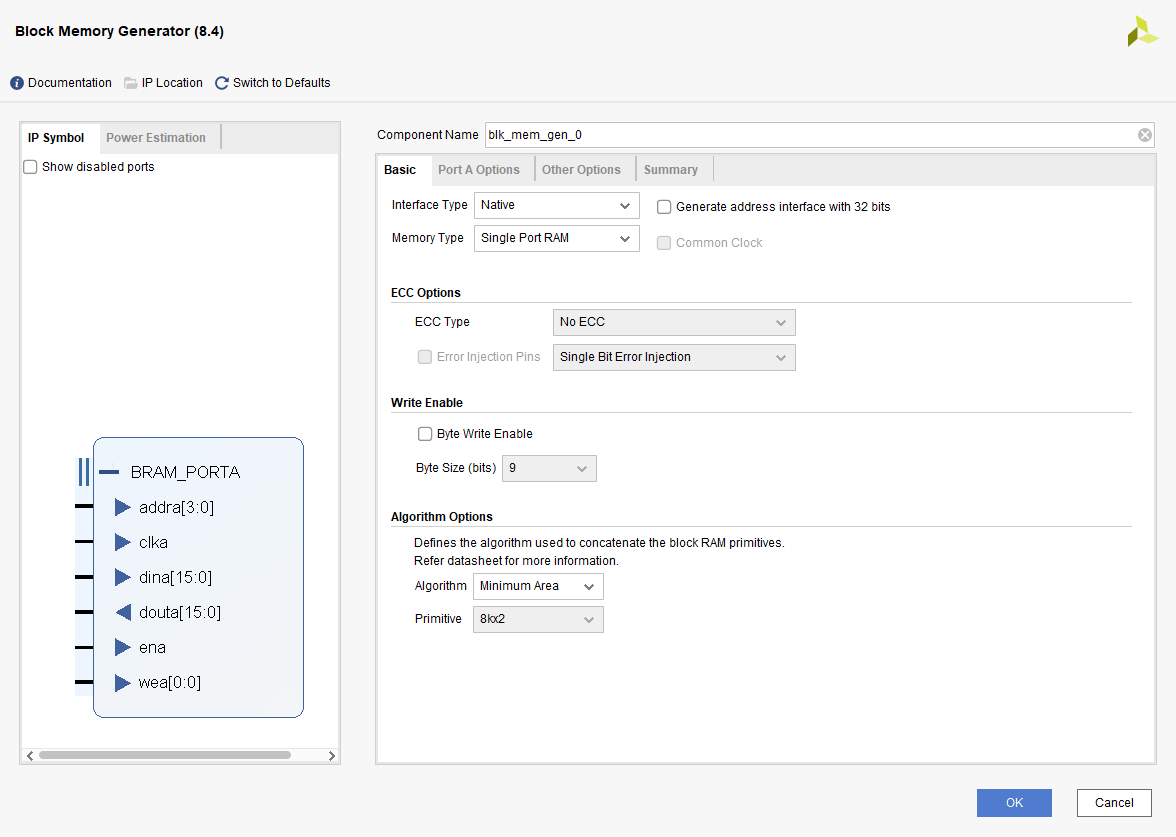

3.2.1 Basic配置

• Interface Type：可以选择Native或AXI4。

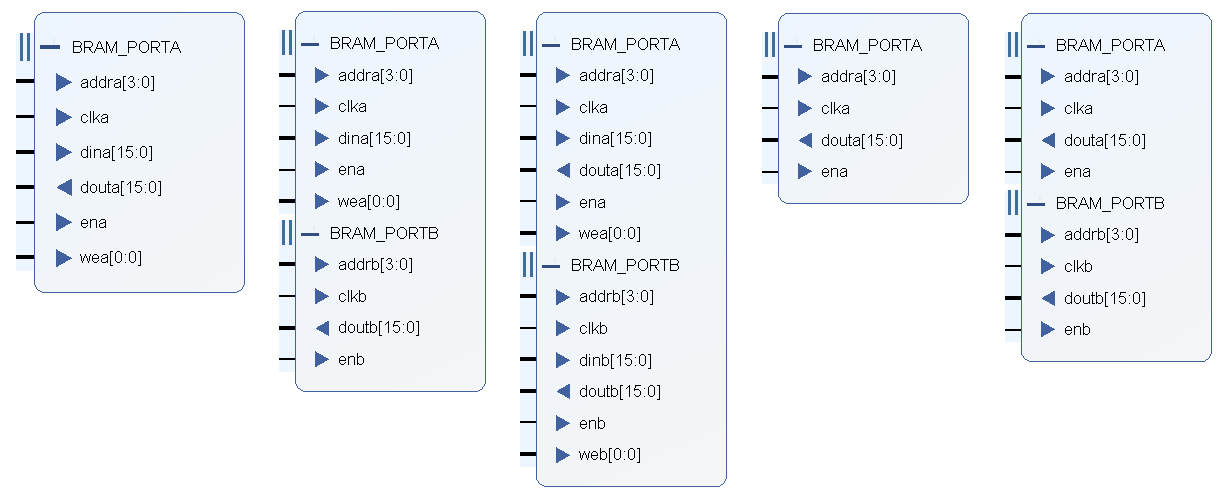

• Memory Type：支持5种类型的存储（图片与下面5种一一对应）。



  • Single-port RAM（单端口RAM）：仅通过A端口读写。

  • Simple Dual-port RAM（简单双端口RAM、伪双端口RAM）：A端口写，B端口读。

  • Ture Dual-port RAM（真双端口RAM）：A端口和B端口都可以读写。

  • Single-port ROM（单端口ROM）

  • Dual-port ROM（双端口ROM）

• ECC Options：只有存储类型为Simple Dual-port RAM时才可用。数据位宽小于等于64时，可以使用额外的8位来进行单比特纠错和双比特错误检测。

• Write Enable：设置是否启用字节写入。启用时，字节位宽可选为8位（无奇偶校验位）或9位（有奇偶校验位），此时数据位宽应是字节位宽的倍数。启用后，原来1位的wea信号会变为多位，每8/9位数据对应1位使能。

• Algorithm Options：选择实现的内存算法。

  • Minimum Area Algorithm：使用最少数量的原语生成IP核；
  • Low Power Algorithm：低功耗算法，在读或写操作期间启用最小数量的块RAM原语；
  • Fixed Primitive Algorithm：固定单元算法，连接一个基本内存单元来生成IP核，在下拉列表中选择要使用的单元类型。

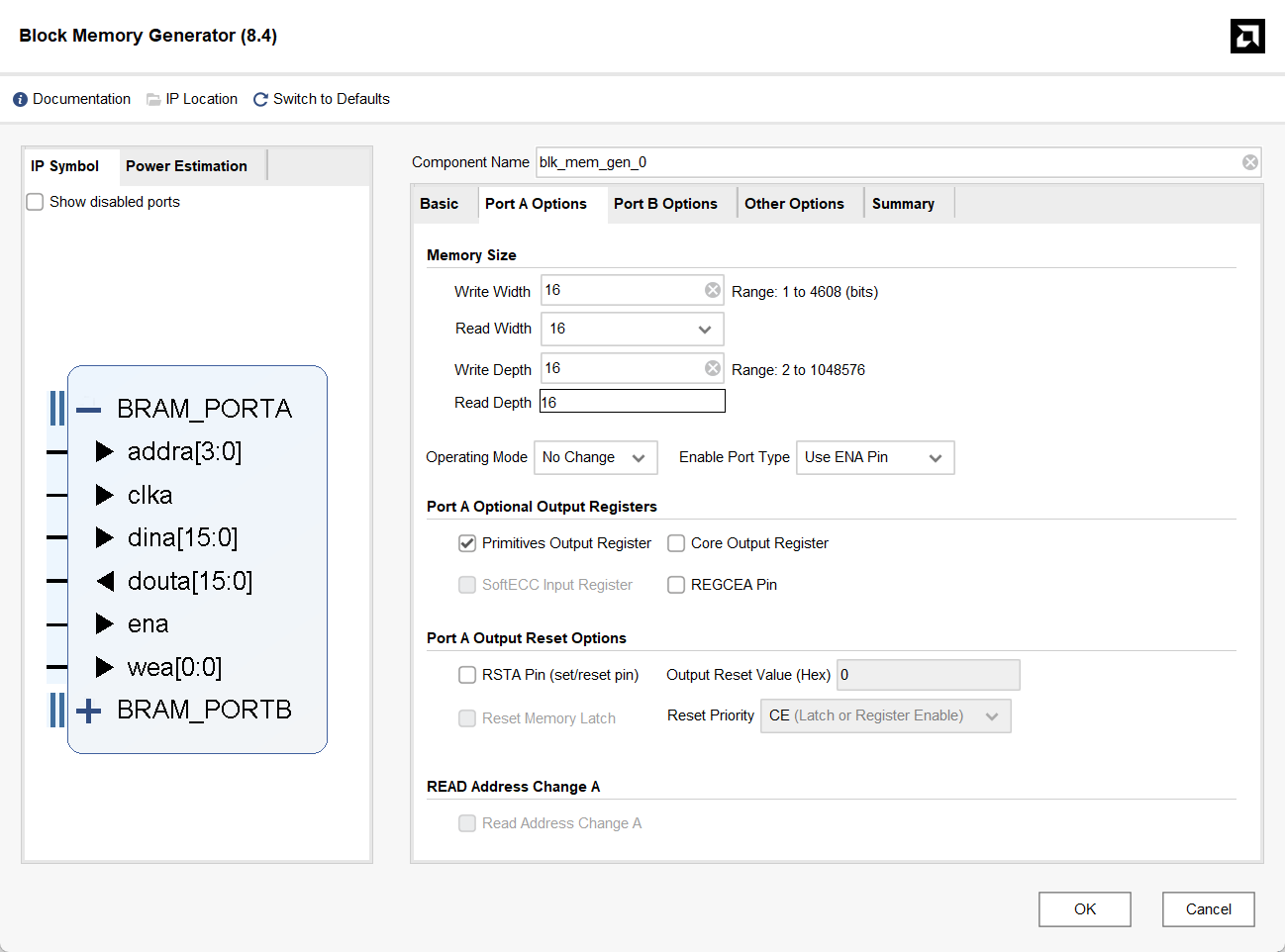

3.2.2 Port配置

以下图Ture Dual-port RAM配置为例。

• Width和Depth：根据需求填即可。

• Operating Mode：有Write First、Read First和No Change三种模式，将在3.3 工作模式中详细讲解。

• Enable Port Type：端口使能控制。默认Use ENA Pin，端口列表中会有一个ena信号；如果选择Always Enabled则没有该信号。

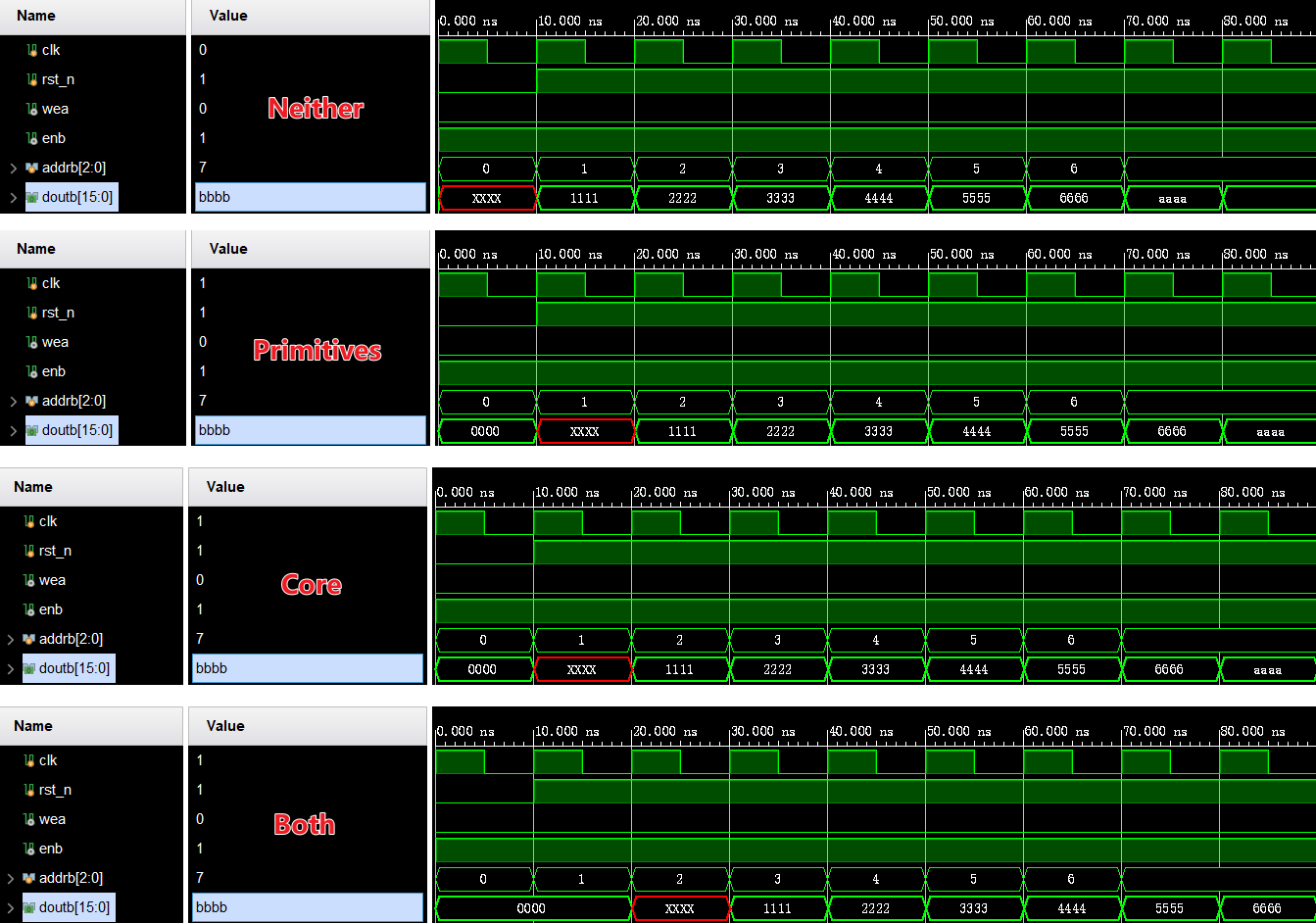

• Optional Output Rregisters：选择是否在输出端添加寄存器。输出波形如下，如果勾选了Primitives或Core则会多延迟一周期，都勾选则多延迟两周期。一般推荐选Primitives，对时序要求高则都选。

  • Primitives Output Register：在BRAM原语内部添加一级寄存器。
  • Core Output Register：在BRAM原语外部添加一级寄存器。



• Output Reset Options：配置复位信号，少用。

3.2.3 其他配置

主要用于初始化RAM/ROM存储，使用的coe文件格式如下，vector中的数据换不换行都可以。

memory_initialization_radix=16;
memory_initialization_vector=
1111,
2222,
3333,
4444,
5555,
6666,
aaaa,
bbbb;

3.3 工作模式

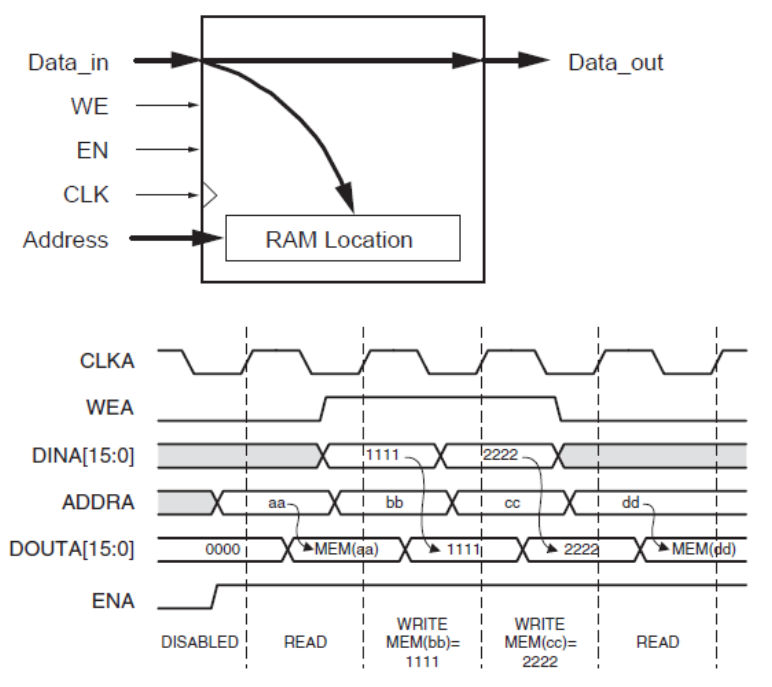

3.3.1 Write First

写操作时，输出端口会将当前写的数据输出。也称Write Through。

等价代码：

//write port
always @(posedge clk) begin
    if(en && we)
        RAM[addr] <= di;
end

//read port
always @(posedge clk) begin
    if(en)
        if(we)
            dout <= di;
        else
            dout <= RAM[addr];
end

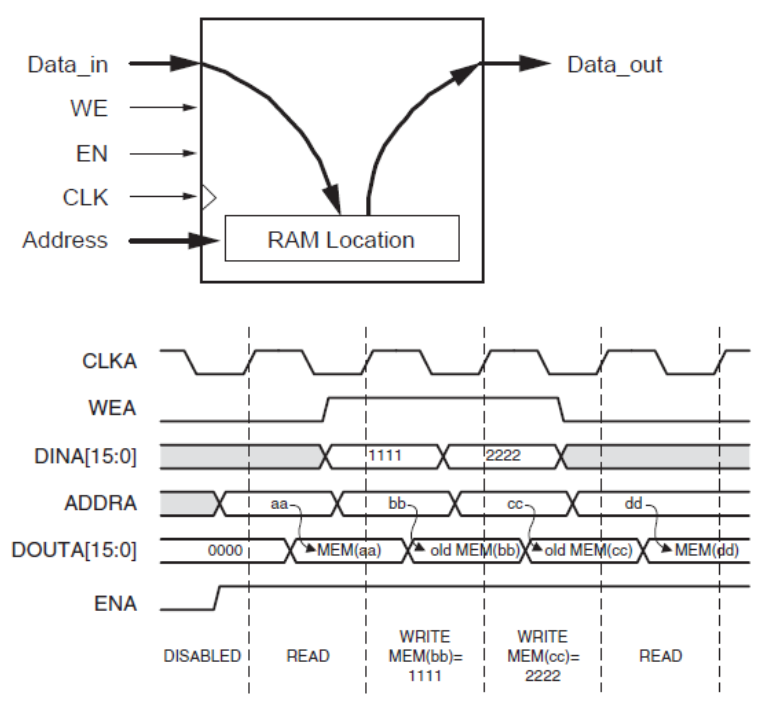

3.3.2 Read First

写操作时，输出端口会将当前写地址的原数据输出。

等价代码：

//write port
always @(posedge clk) begin
    if(en && we)
        RAM[addr] <= di;
end

//read port
always @(posedge clk) begin
    if(en)
        dout <= RAM[addr];
end

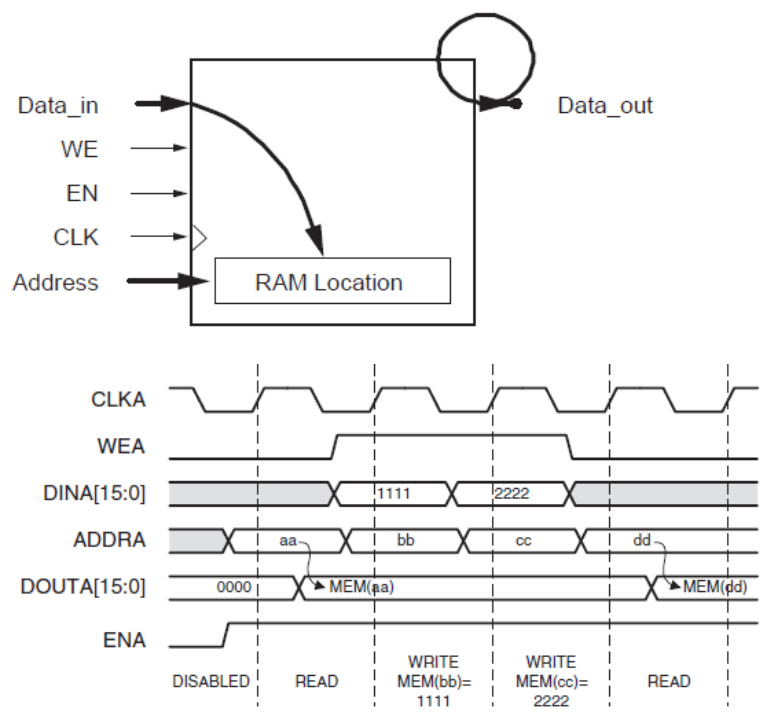

3.3.3 No Change

写操作时，输出端口会保持原值不变（有个寄存器暂存）。只有在读操作的过程中输出端口才会变化。

等价代码：

//write port
always @(posedge clk) begin
    if(en && we)
        RAM[addr] <= di;
end

//read port
always @(posedge clk) begin
    if(en && !we)
        dout <= RAM[addr];
end

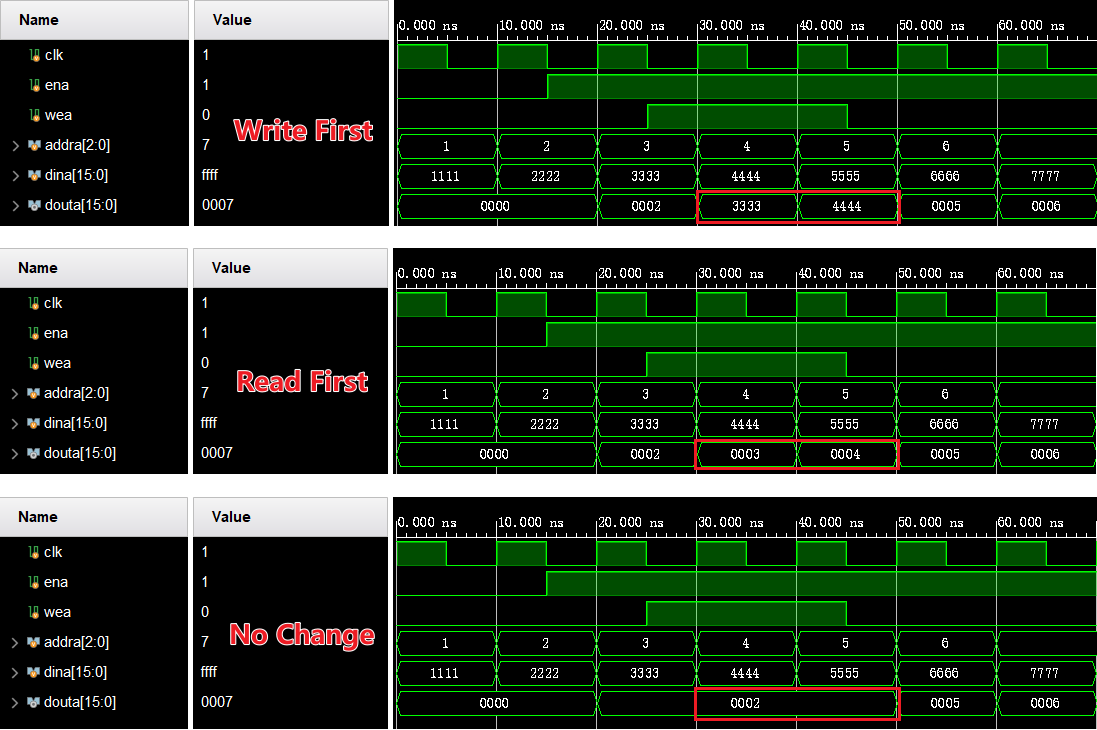

3.3.4 仿真验证

使用的是Single-port RAM，位宽16，深度8，RAM默认值为0~7。

`timescale 1ns / 1ps

module tb_test;

    logic clk;
    logic ena;
    logic wea;
    logic [ 2:0] addra;
    logic [15:0] dina;
    wire  [15:0] douta;

    blk_mem_gen_0 single_port_ram_u (
        .clka(clk),    // input wire clka
        .ena(ena),      // input wire ena
        .wea(wea),      // input wire [0 : 0] wea
        .addra(addra),  // input wire [2 : 0] addra
        .dina(dina),    // input wire [15 : 0] dina
        .douta(douta)  // output wire [15 : 0] douta
    );

    initial begin
        clk = 1;
        ena = 0;
        wea = 0;
        addra = 3'd0;
        dina = 16'h0;

        #15 ena = 1;

        #10  wea = 1;
        #20 wea = 0;
    end

    always #5 clk = ~clk;

    always @(posedge clk) begin
        if (addra == 3'd7)  addra <= addra;
        else                addra <= addra + 3'd1;
    end
    always @(posedge clk) begin
        if (dina == 16'hffff)   dina <= dina;
        else                    dina <= dina + 16'h1111;
    end

endmodule
