FPGA（二）时钟

7系列FPGA时钟，官方文档参考UG472。

2.1 总体架构

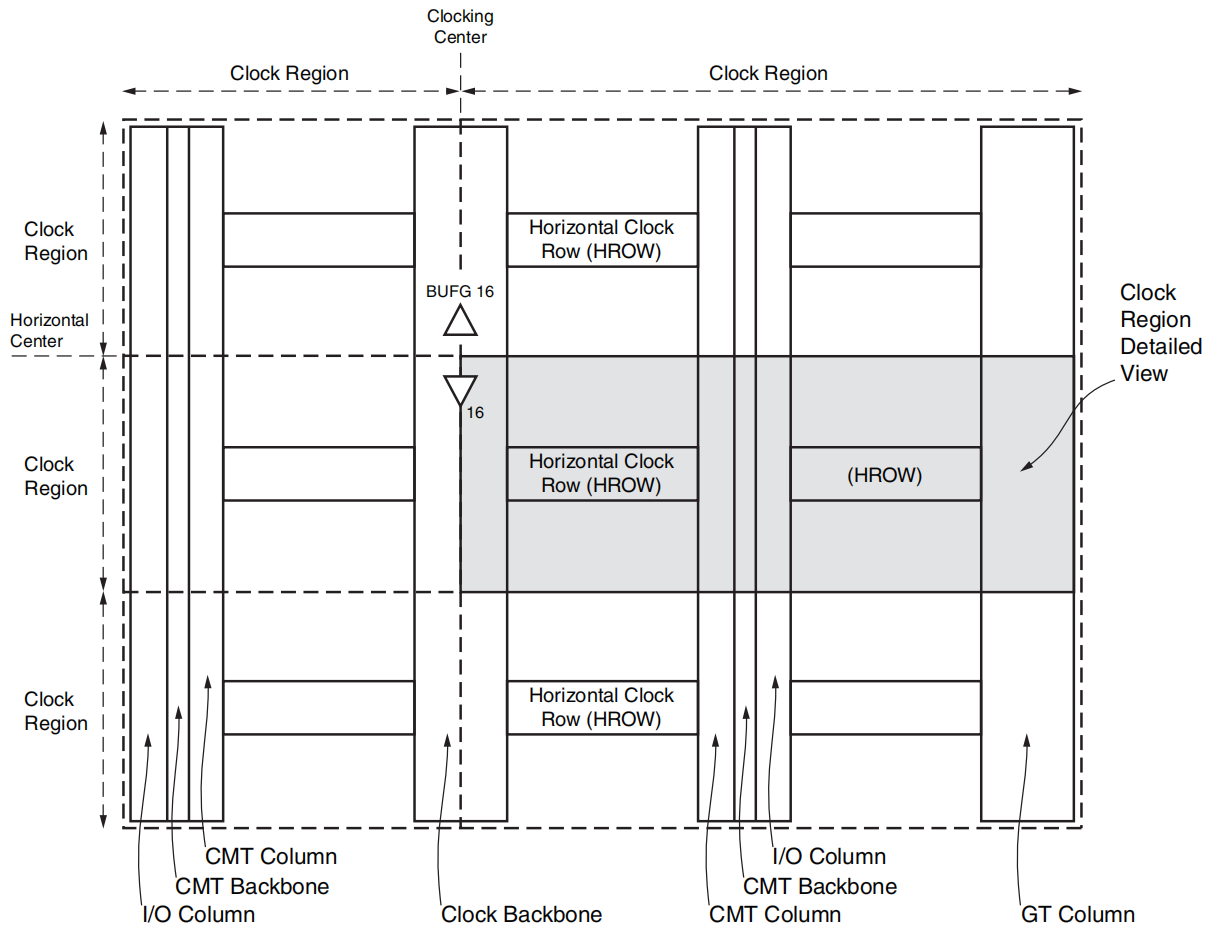

• 首先垂直时钟中心线（图中标注为Clocking Center，也即Clock Backbone）将器件分为左右两部分；水平时钟中心线（图中标注为Horizontal Center）将器件分为上下两部分。

• 整个器件被划分为多个Clock Region（时钟区域），如上图阴影部分。

• Clock Backbone是全局时钟主干道，为全局时钟布线，包含32个BUFG。

• HROW（Horizontal Clock Row）是水平时钟线，将每个时钟区域分成上下两部分。

• CMT Backbone可以用于相邻时钟区域的布线，节省全局时钟网络。

• 此外还有CMT Column（后面会详细讲）、I/O Column（外部时钟输入）、GT Column（内含高速串行收发器）。

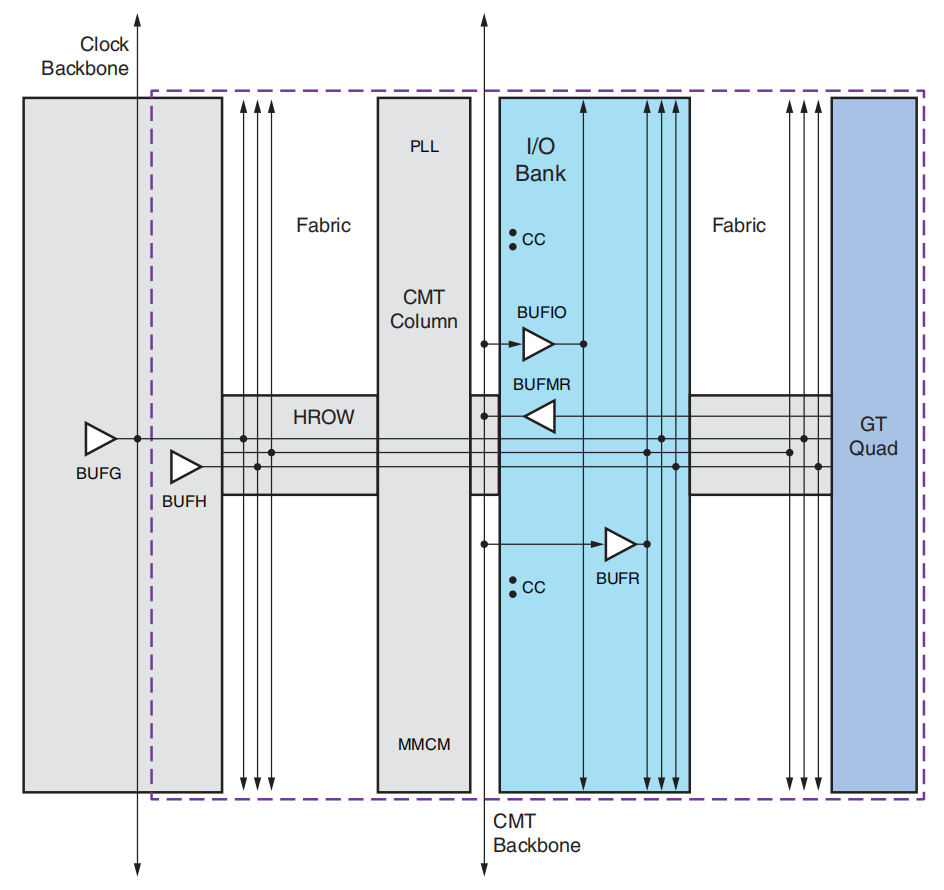

2.2 时钟区域

• BUFG（全局时钟缓冲器）：通过HROW进入每个时钟区域，可以驱动时钟区域的所有资源。
• BUFH（水平时钟缓冲器）：与BUFG共享HROW，也可以驱动时钟区域的所有资源。
• BUFIO（IO时钟缓冲器）：在IO Bank内，只能驱动IO资源。
• BUFR（区域时钟缓冲器）：在IO Bank内，可以驱动IO和逻辑资源。
• BUFMR（多区域时钟缓冲器）：可以通过CMT Backbone驱动上下相邻两个区域的BUFIO和BUFR。
• CC（Clock-Capable）：外部时钟输入管脚，其管脚在内部可以连接到BUFG、BUFR、BUFIO、BUFH、MMCM、PLL等。

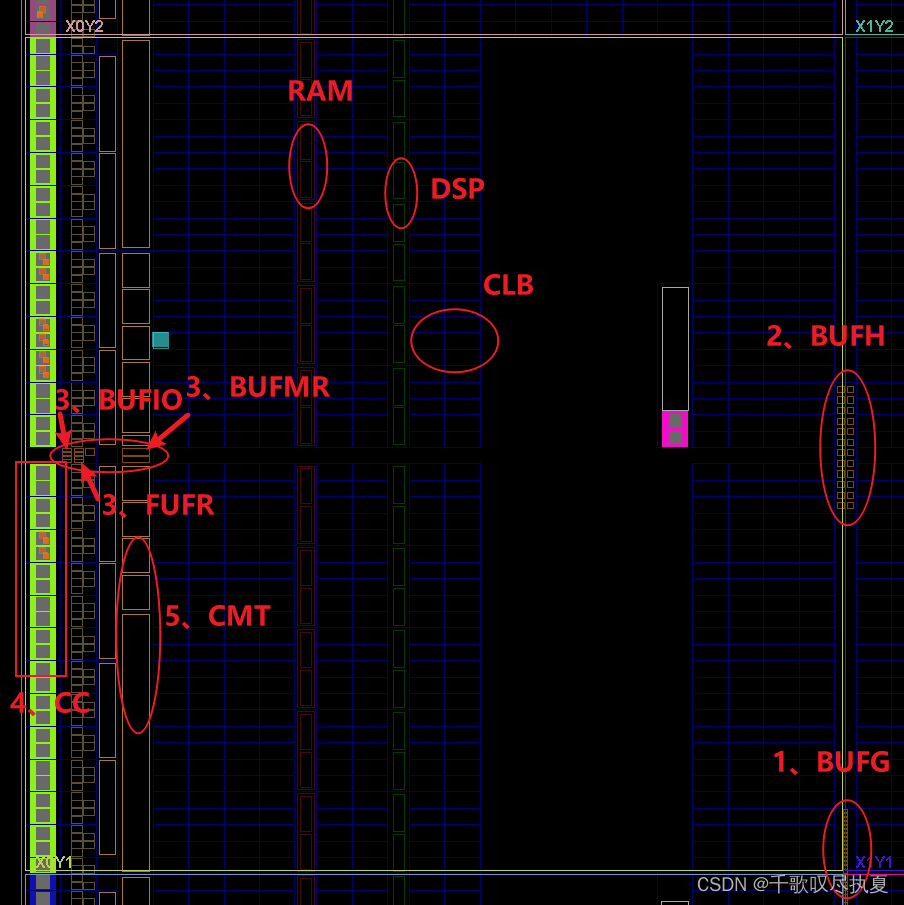

可以结合vivado中的device视图来理解，标有X0Y0字样的大框就是时钟区域。时钟区域的每一列可以包含50个CLB、10个36K的BRAM或20个DSP，黄色的是CMT，以及最外侧的IO bank。

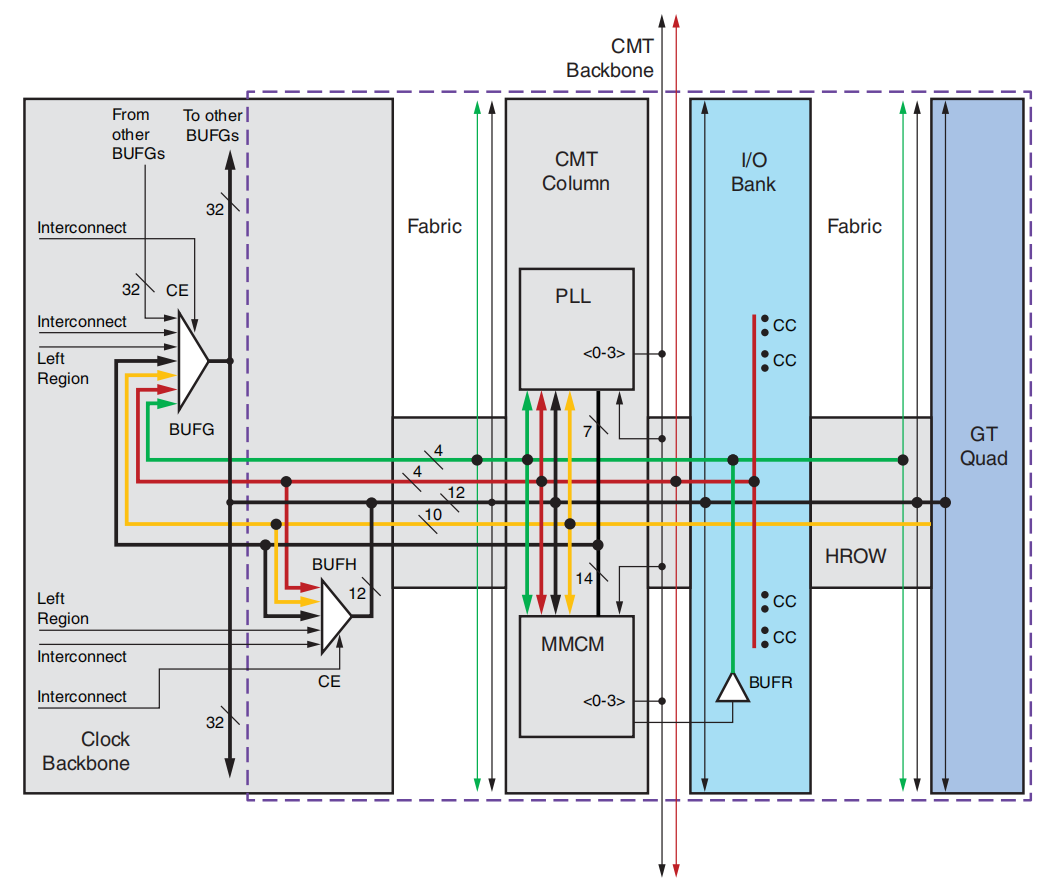

更细致的连接和驱动关系参考下面这张图，UG472有表格总结。

2.3 CMT

CMT（Clock Management Tiles）包含1个MMCM（Mixed-Mode Clock Manager）和1个PLL（Phase-Locked Loop）。功能为：频率综合（将外部输入的固定频率时钟调理成多路可调节频率的时钟）、去抖动、去偏斜。

抖动（Jitter）：由于晶振本身稳定性、电源以及温度变化等原因造成了时钟频率的变化。

偏斜（Skew）：同样的时钟产生的多个子时钟信号之间的延时差异，通常是时钟相位上的不确定。

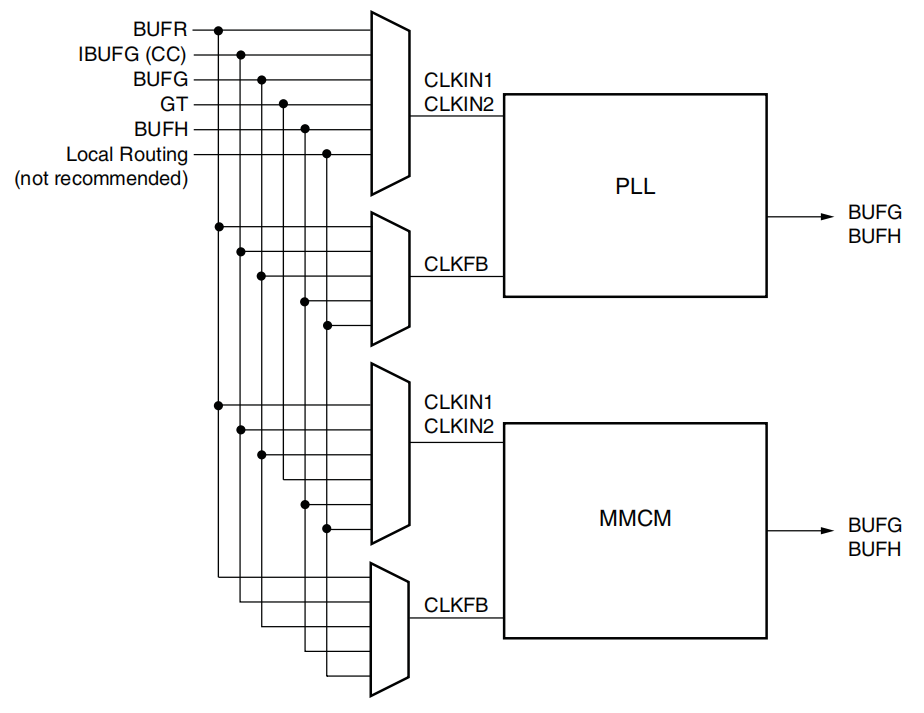

与外部连接如下：

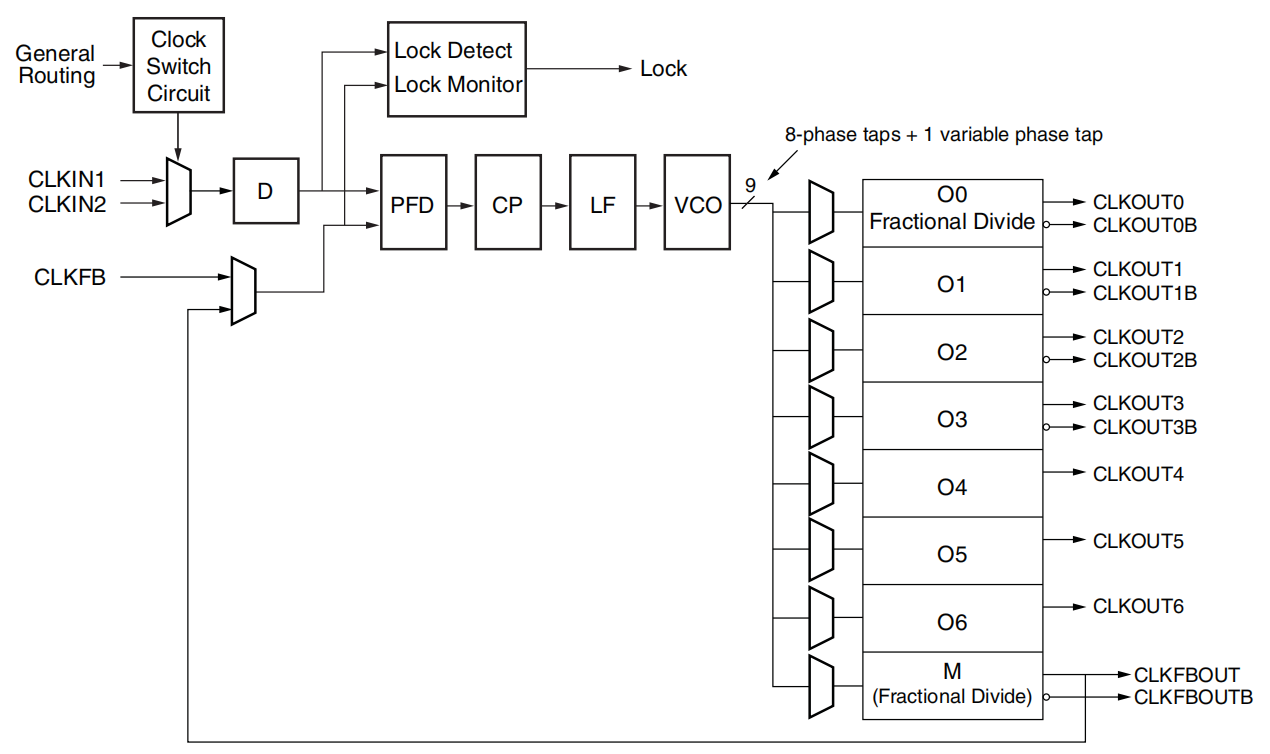

内部结构如下：

• MMCM

  从2个时钟输入中任选1路，经过PFD（Phase-Frequency Detector）、CP（Charge Pump）、LF（Loop Filter）后产生一定幅度的电压输入到VCO（Vector-Controlled Oscillator），VCO产生频率与输入电压幅度成比例的高频时钟，再被除以M倍并反馈到PFD。

• PLL

总结：PLL是MMCM功能的子集，它们均可实现时钟整数倍的频率综合、去抖、去偏斜，但MMCM还可以实现分数倍的频率综合、反相时钟输出以及动态的时钟相位调整。

2.4 IP核使用

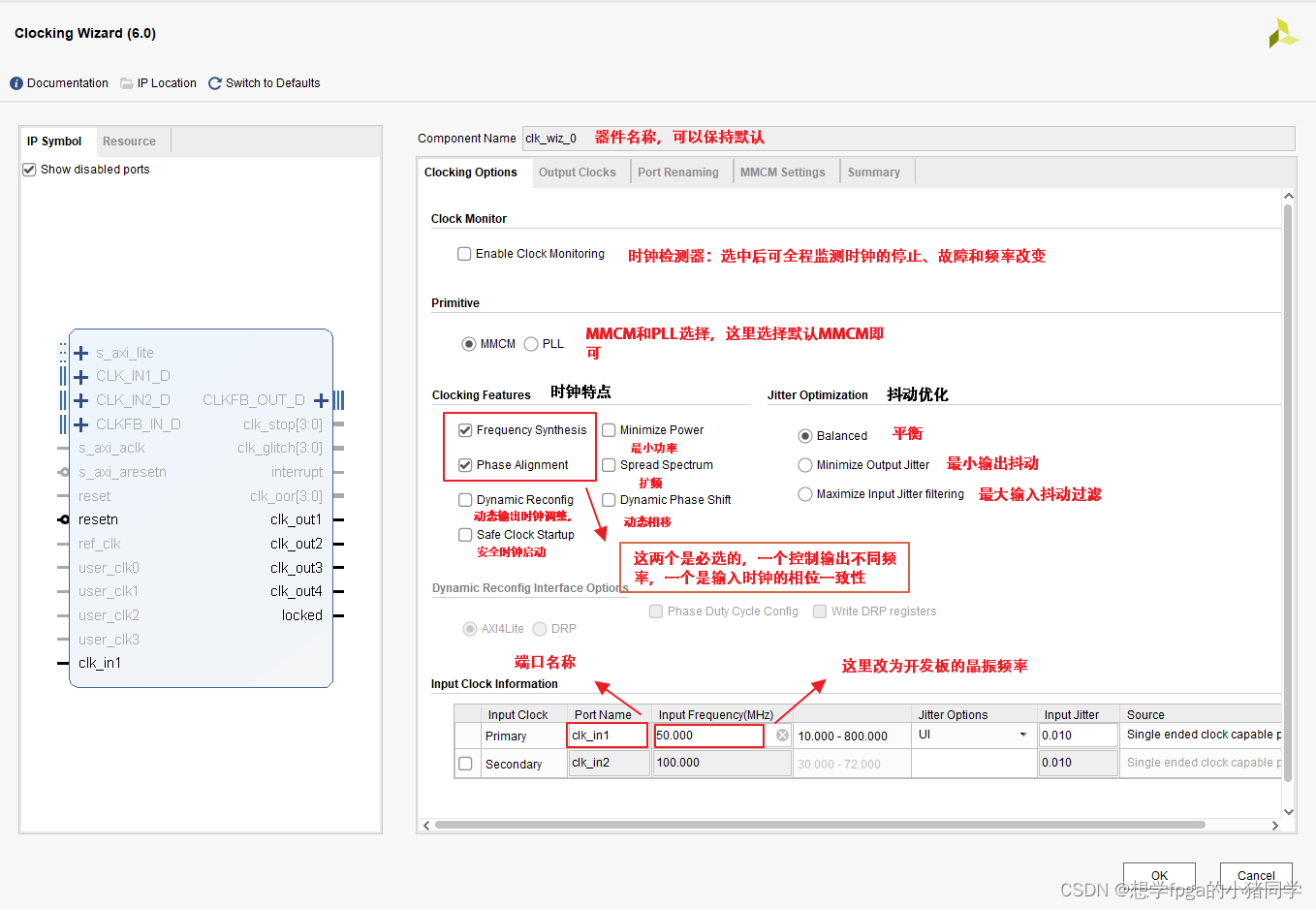

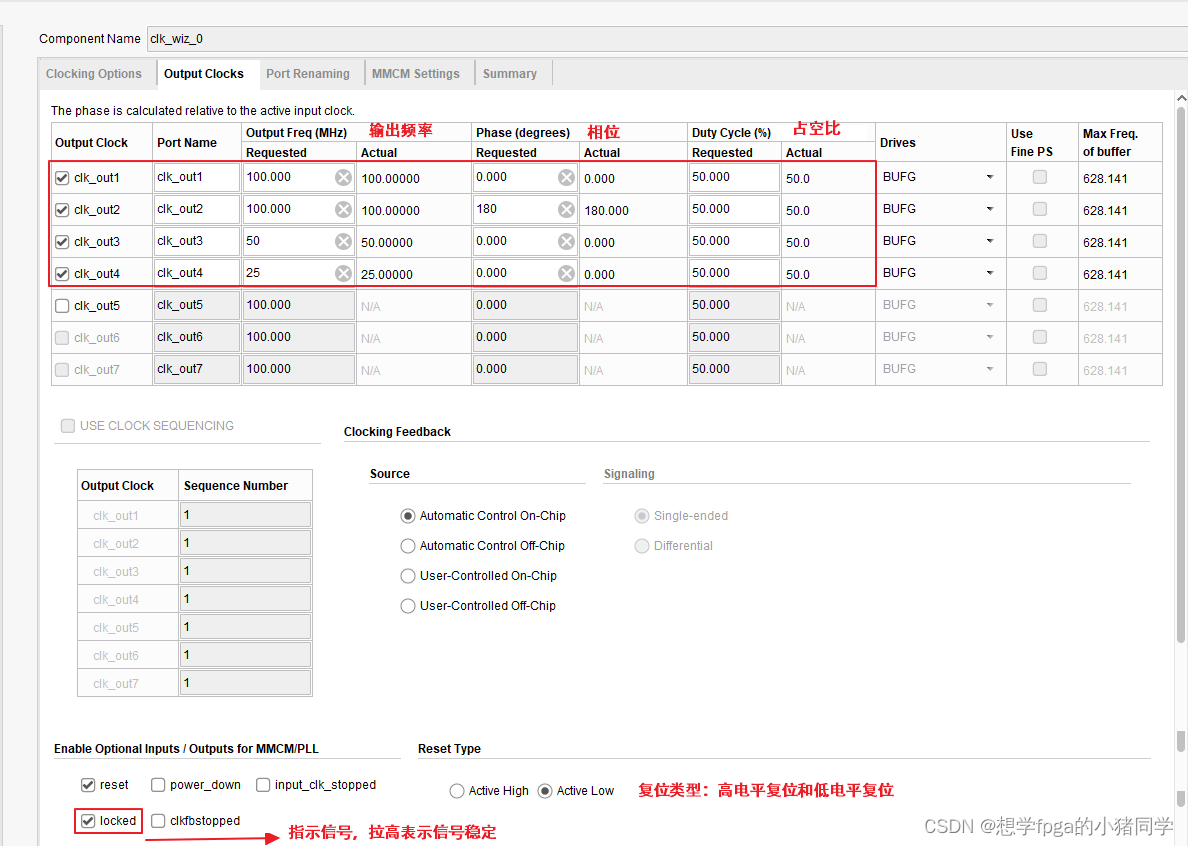

参考下面两张图。一般保持默认即可，注意复位是高有效还是低有效。
